仪器用途：

FG-RIAS根系分析仪是一套用于洗根后的根系分析系统，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。广泛运用于根系形态和构造研究。

植物根系分析系统仪器原理：

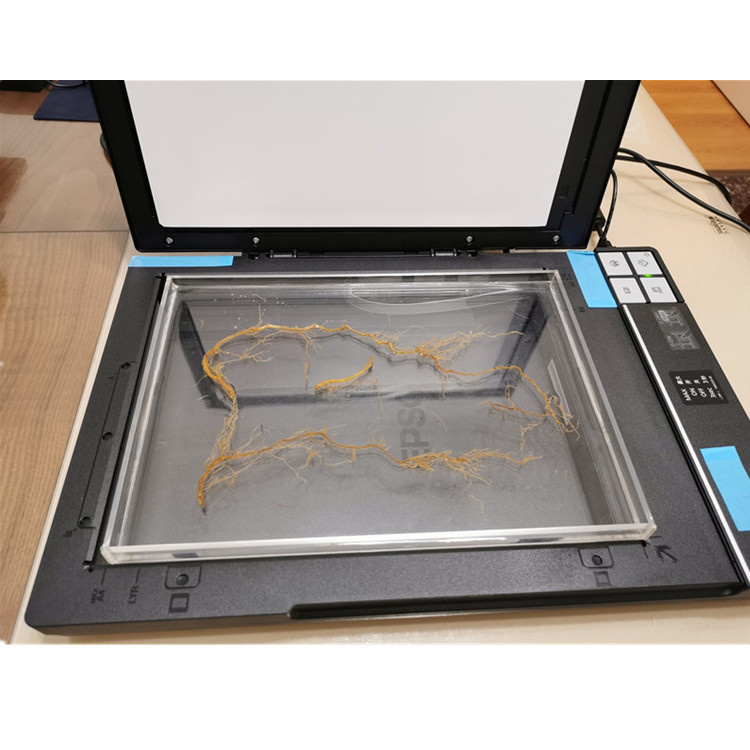

FG-RIAS根系分析系统利用高质量图形扫描仪获取高分辨率植物根系彩色图像或黑白图像，该扫描仪在扫描面板下方和上盖中安装有专门的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有不同尺寸的高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

本根系分析软件可以读取TIFF，JPEG标准格式的图像。针对获取的图像，利用插入加密狗解密的软件，同时配合厂家针对扫描仪配置的Scanner. cal校准文件，对扫描获得的高质量根系图像进行分析。采用非统计学方法测量计算出交叉重叠部分根系长度、直径、面积、体积、根尖等基本的形态学参数；利用软件的色彩等级分析功能，还可以对根系颜色进行分析，从而进行根系存活数量、根系生长和营养状况等方面研究；利用软件的高级分析功能，还可以对完整的植物根系图像进行根系连接分析（研究根系分支角度、连通性等形态特征）、根系拓扑分析（研究根系连接数量、路径长度）和根系分级伸展分析（记录根系整体等级分布情况）。从而满足研究者针对植物根系不同类别和层次的研究。

FG-RIAS植物根系分析系统技术指标：

1、测量参数

整体参数：根总长、根平均直径、根的总面积、根的总体积、根尖、分叉和交叠计数

根直径等级分布参数：根长度、根面积、根体积、根尖计数

2、图像扑捉系统参数 (爱普生V850PRO扫描仪，A4版本）

①、扫描元件: 6线交替微透镜CCD

②、扫描幅面: A4

③、接口类型: USB2.0

④、光学分辨率(dpi): 6400x9600dpi

⑤、最大分辨率:  12800×12800dpi

⑥、扫描光源白色冷阴极荧光灯CCFL、色彩位数48位

⑦、扫描范围 216×297mm

⑧、扫描速度反射稿、A4、300dpi：单色11秒，彩色14秒

⑨、胶片扫描、35mm，2400dpi：正片：47秒，负片：44秒

3、图像扑捉系统参数 (中晶I850扫描仪，A4版本）

①、图像传感器: CCD

②、扫描幅面: A4

③、接口类型: 高速USB2.0

④、光学分辨率(dpi): 4800x9600dpi

⑤、扫描光源：LED

⑥、色彩深度：48bit

⑦、扫描范围:反射稿：215.9mm×355.6mm，投射稿203.2mm×304.8mm

⑧、扫描速度反射稿、A4、300dpi：单色11秒，彩色14秒

⑨、胶片扫描、35mm，2400dpi：正片：47秒，负片：44秒

⑩、内置8″×12″透扫适配器

⑪、输出文件格式: J PEG，TIFF，PDF，BMP等

⑫、动态密度:4.0 Dmax

⑬、色彩模式: 彩色48bit\灰阶16bit\256色\ web色\黑白色

4、图像扑捉系统参数 (中晶9980XL扫描仪，A3版本）

①、类型：彩色平台扫描仪

②、图像传感器: CCD

③、扫描幅面:A3

④、接口类型:高速USB2.0

⑤、光学分辨率(dpi):4800dpi

⑥、扫描光源：三波长LED光源

⑦、色彩模式：彩色,彩色48bit,灰阶,灰阶16bit, 256色/256自定义,Lab,web/Internet色,艺术线条/半色调,CMYK

⑧、色彩深度：48bit

⑨、动态密度:3.7 Dmax

⑩、扫描范围：反射稿：304.8mm × 429.26mm（12×16.9in）

透射稿：304.8mm × 403.86mm（12×15.9in.）

⑪、输出格式：TIF,BMP,EPS,JPG,PSD,PDF,SCT

⑫、TMA-III透扫适配器

5、图像扑捉系统参数（爱普生 12000xl扫描仪，A3版本 ）

①、类型：A3 平板式彩色扫描仪

②、扫描方式：扫描头移动

③、扫描元件: 彩色6线矩阵型CCD

④、光源：白色LED

⑤、扫描范围：反射稿：310*437mm(12.2*17.2英寸)

       透射稿：309*420mm(12.2*16.5英寸）

⑥、光学分辨率(dpi): 2400*4800dpi

⑦、输出分辨率：50dpi至6400dpi

⑧、色彩位数：  48bit

⑨、光密度值：3.8D

⑩、扫描驱动：EPSON SCAN 2

⑪、扫描幅面:A3

⑫、接口类型:USB2.0高速

⑬、扫描速度：12秒/页 （A4，黑白&彩色 300dpi）

⑭、输出格式：JPEG,TIFF,Multi-TIFF,BMP(for win only),PDF,PNG

⑮、扫描驱动：EPSON SCAN 2

FG-RIAS植物根系分析系统仪器组成：

1、图像扑捉系统：经过厂家调试的标准根系扫描设备，匹配专门的光源、具有自动校正特点、根系固定装置等

2、根系分析系统：FG-RIAS根系分析软件

3、说明书

4、扫描仪（选配）

5、 电 脑 （自配）
