仪器用途：

FGX-A根系分析仪是一套专用于洗根后的根系分析系统，还可以用于根盒培养植物的根系表型分析，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态分析及根系的整体结构分布等，广泛运用于根系形态和构造研究。

产品仪器原理：

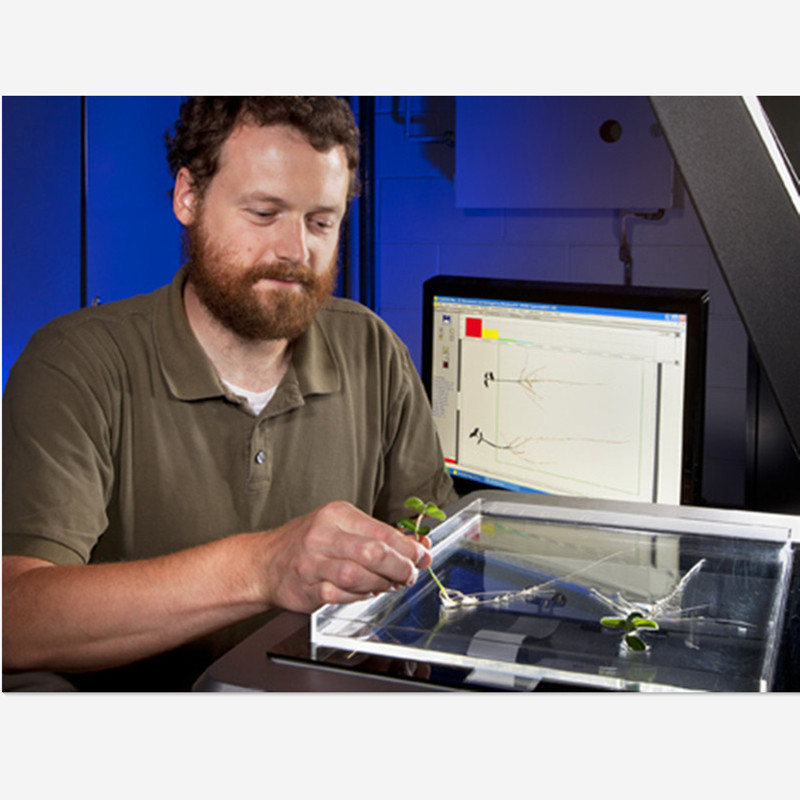

FGX-A根系分析仪是利用高质量图形扫描仪获取高分辨率植物根系彩色图像或黑白图像，该扫描仪在扫描面板下方和上盖中安装有专门的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有不同尺寸的高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

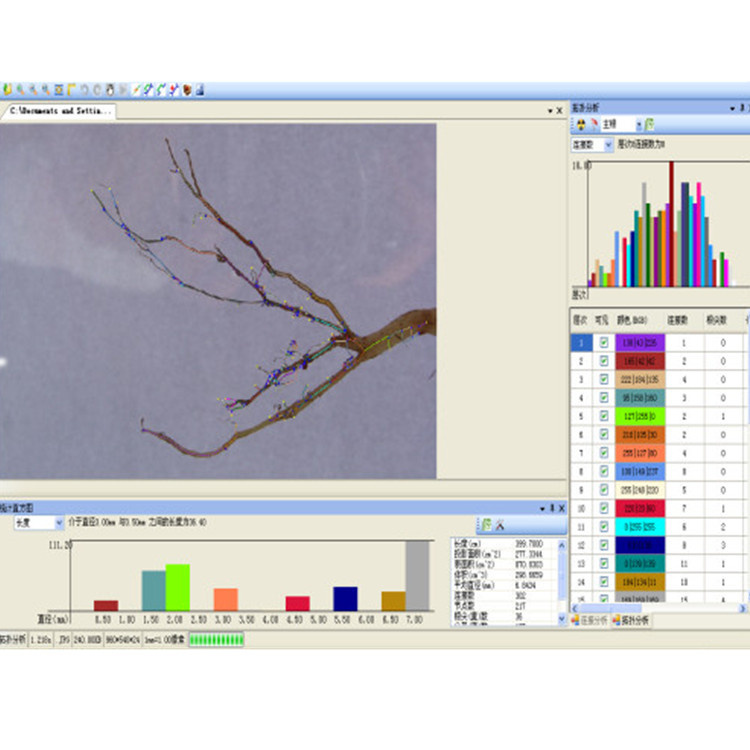

本软根系分析软件可以读取TIFF，JPEG标准格式的图像。针对获取的图像，利用插入加密狗解密的软件，对扫描获得的高质量根系图像进行分析。采用非统计学方法测量计算出交叉重叠部分根系长度、直径、面积、体积、根尖等基本的形态学参数。从而满足研究者针对植物根系不同类别和层次的研究。

仪器组成：

1、 图像扑捉系统：经过厂家调试的标准根系扫描设备，匹配专门的光源、具有自动校正特点、根系固定装置等

2、 根系分析系统：FGX-A根系分析软件

3、 说明书

FGX-A根系分析系统技术指标：

1、洗根模式下：

整体参数：根总长、分支数量、根尖数、分支频率、根平均直径、根直径中值、直径、根的周长、根的表面积、根的总投影面积、根的总体积，及各直径段根长、表面积、投影面积、根体积的分布数据。还可以不等间距自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等及分布参数。以及大批量的全自动根系分析，对各分析结果图可编辑修正。

2、根盒模式下：

整体参数：根尖数量、根总长、深度、宽度、宽度深度比、凸包面积、密实度、下端根系面积、平均直径、直径中位数、周长、体积、表面积、孔洞、平均孔径、平均根部方向（角度）、浅角频率、中角频率、陡角频率，及各直径段根长、表面积、投影面积、根体积的分布数据。还可以可不等间距自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等及分布参数。以及大批量的全自动根系分析，对各分析结果图可编辑修正。

各分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图

图像扑捉系统参数：

1、图像传感器:  CCD

2、扫描幅面:  A4

3、接口类型: 高速USB2.0

4、光学分辨率(dpi):  4800x9600dpi

5、扫描光源：LED

6、色彩深度：48bit

7、扫描范围: 反射稿：215.9mm×355.6mm，投射稿203.2mm×304.8mm

8、扫描速度反射稿、A4、300dpi：单色11秒，彩色14秒

9、胶片扫描、35mm，2400dpi：正片：47秒，负片：44秒

10、内置8″×12″透扫适配器

11、输出文件格式: J PEG，TIFF，PDF，BMP等

12、动态密度:4.0 Dmax

13、色彩模式: 彩色48bit\灰阶16bit\256色\ web色\黑白色
